快开气动排泥阀JM744X
更新：2017-08-24 19:05:23 点击：
- 品牌： 日新阀门
- 型号： JM744X
产品介绍
产品概述快开气动排泥阀JM744X，是一种由液压源或气动泊作执行机构的角型截断类阀门。通常成排安装在常常池底部外侧壁，用以排除池底常常的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两啊腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现快速排泥。该阀将隔膜代替活塞，无运动摩擦，更适用于泥浆等颗粒介质，大大提高了阀门的使用寿命。
主要技术参数
公称压力：0.6MPa、1.0 MPa
公称通径：80~400mm
最低驱动压力：0.15MPa
适用介质：水、污水
适用温度：0～80
法兰标准：GB/T17241.6 GB/T9113
试验标准：GB/T13927 AP1598

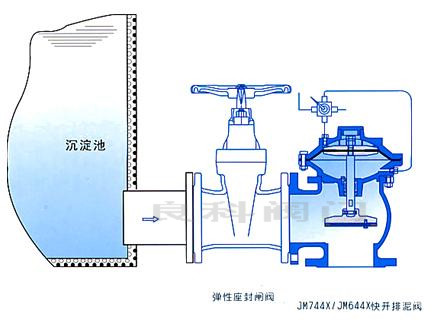

典型安装示意图
主要零件材料
| 零件名称 | 阀体、阀盏 | 膜片压板、阀盘 | 阀杆 | 蹲片 |
| 材料 | 铸铁、球铁、碳钢 | 球铁、青铜 | 不锈钢 | 尼龙强化橡胶 |
主要外形连接尺寸(单位：mm)
| DN | 100 | 150 | 200 | 250 | 300 | 350 | 400 |
| L | 160 | 190 | 225 | 260 | 280 | 315 | 340 |
| L1 | 120 | 150 | 190 | 220 | 260 | 300 | 340 |
| H | 370 | 440 | 530 | 615 | 785 | 880 | 970 |
